El sistema constructivo Legacy® es un innovador sistema de construcción modular e industrializado conformado por bloques aislantes que a la vez sirven de encofrado perdido para la ejecución de casas pasivas, piscinas, muros y otros elementos constructivos. Creado y patentado por Knauf Industries, este innovador sistema está revolucionando la forma de entender y ejecutar la construcción actual.
Y, como vamos a ver, da respuesta a muchos de los grandes desafíos del sector.
¿Qué es Legacy? Un sistema constructivo modular con aislamiento
Legacy® es un sistema constructivo modular compuesto por bloques aislantes y ligeros de distintas formas estandarizadas y ensamblables entre sí.
Estos bloques Legacy están fabricados en EPS de alta densidad o NEOPS, alternativa de origen biomasa vegetal.
Una vez que los bloques se colocan entre sí, se rellenan con hormigón, resultando un muro reticular de hormigón armado, formado por vigas y columnas de 150 mm x 150 mm de sección con separación entre ejes de 300 mm y 150 mm de grosor de muro.
Gracias al material con el que está fabricado el bloque, la superficie quedará preparada para la aplicación de terminaciones propias de un Sistema de Aislamiento Térmico por el Exterior (SATE) o cualquier acabado decorativo deseado.
Este sistema está concebido para los siguientes usos:
- Casas de alta eficiencia energética (hasta 7 alturas*)
- Muros sólidos y rápidos de levantar: para hospitales, colegios, otros
- Piscinas
- Otros elementos constructivos
*Según nuestros datos estructurales, pero podrían ampliarse y se recomienda realizar un estudio estructural en cada caso.
Esta diversidad de formas permite al arquitecto proyectar una amplia variedad de espacios modulares y pasivos.
Su instalación es muy fácil, ya que los bloques se entregan con todas las instrucciones de montaje y basta con ensamblarlos conforme a los planos del proyecto.

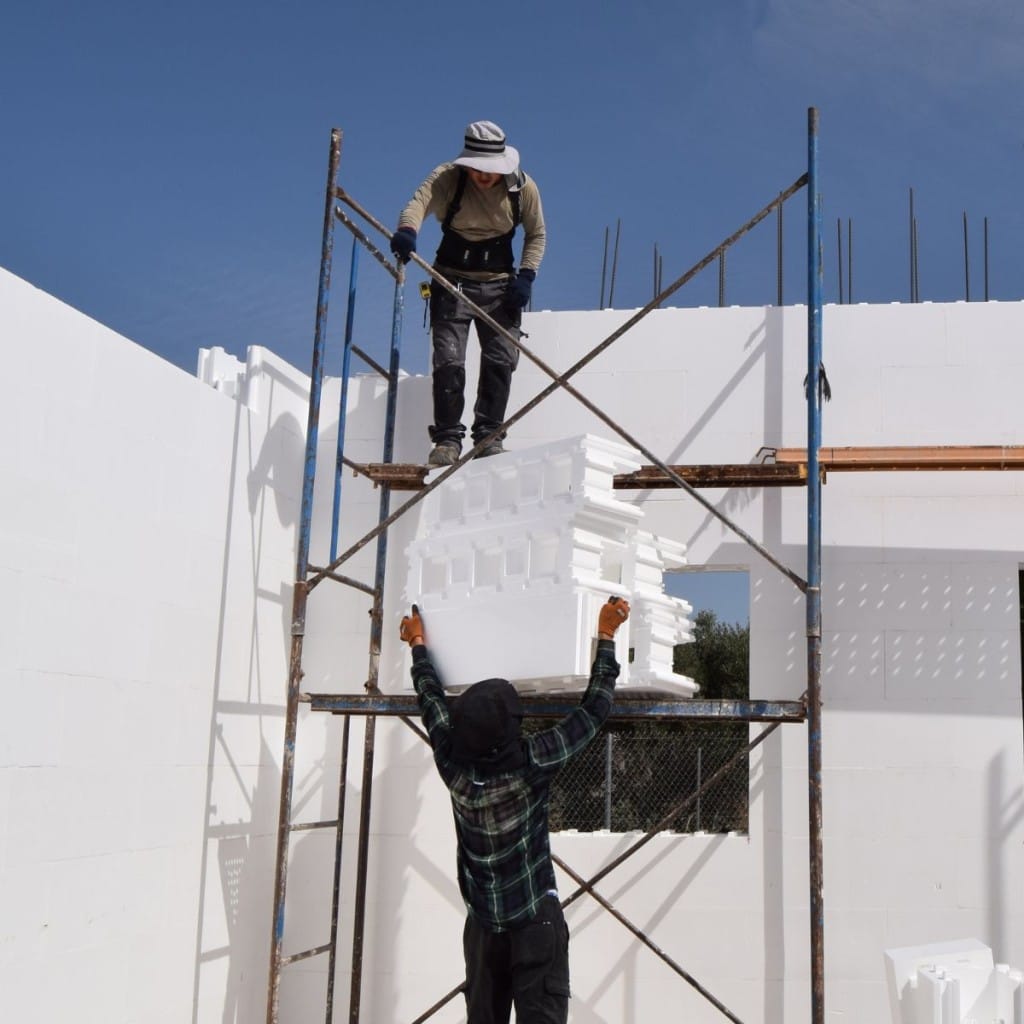

Legacy® es sistema constructivo y sistema de aislamiento experior (SATE)
La principal función de los bloques de LEGACY® para la construcción es dotar de estructura a la envolvente de la edificación. Sin embargo, al estar fabricados íntegramente en EPS de alta densidad, también proporcionan un gran aislamiento térmico.
Esto aporta una ventaja significativa para el constructor frente a otros sistemas tradicionales que requieren de forma obligatoria aplicar un sistema SATE para lograr el aislamiento que marca el CTE para cada zona climática.
Con LEGACY® se logran dos objetivos con un mismo sistema: estructura, aislamiento térmico y acústico, gracias a las propiedades físicas del EPS, lo que permite ahorrar tiempo, mano de obra y materiales.
Componentes del sistema: bloques EPS/NEOPS® + hormigón armado + mortero + acabado
Los bloques Legacy® son un sistema constructivo industrializado para viviendas, ya que los bloques llegan listos para ensamblarse al punto de obra según un diseño preestablecido. Esto contribuye a reducir los residuos de materiales, que para Legacy® son casi nulos.
Conoce más sobre soluciones para viviendas industrializadas y prefabricadas
- Bloques Legacy® autoportantes machihembrados
Disponible en 8 siluetas diferentes con una modulación de 300 mm. Hay piezas rectas, de unión, de esquina y cierre.
- Armaduras verticales y horizontales
Los bloques ya vienen premoldeados con orificios para introducir las barras de armado horizontales y verticales (de 6 a 12 mm de diámetro).
- Relleno de hormigón
Se arma hilera por hilera (consumo HA por m2: 0.11 m3 ± 0.05 m3)
- Acabado exterior e interior
El propio sistema actúa como SATE y tiene un alto nivel de aislamiento térmico y acústico. Está preparado para revestir con el acabado final. No obstante, para un sistema todavía más confortable recomendamos poner trasdosado de doble placa de yeso KNAUF en medianerías y perímetro interior, además de rellenar las cámaras con al menos 5 cm de lana mineral acústica de alta densidad de Knauf Insulation, para un confort absoluto.
¿Quieres más información? Descarga el Catálogo de Legacy haciendo clic aquí.
¿Cómo construir una vivienda en tres meses?
¡Con Legacy es posible! El diseño del proyecto se debe hacer en múltiplos de 300 milímetros. Cada fachada llevará sus propios planos con la disposición de los bloques en cada una.
En paredes de más de 3 metros de largo conviene añadir algún taco para contrarrestar las posibles vibraciones del hormigón en el momento del vertido.
Al ser un sistema modular industrializado ya contempla las medidas estándar para puertas y ventanas. De esta forma la ejecución in situ es simple y rápida.
Hay piezas específicas para muros interiores. Se colocan formando una T (Pieza de Unión T) y permiten el paso de hormigón hacia izquierda, derecha y centro.
Límites estructurales de Legacy: altura y cargas máxima
Altura
Los estudios estructurales realizados por Knauf Industries confirman que se pueden levantar hasta 7 alturas con bloques Legacy®. Esto permite una amplia gama de edificaciones.
Limitaciones por tipo de edificio
- Vivienda unifamiliar: lo habitual son 2-3 plantas, más trastero en el sótano. Este sistema es idóneo para este tipo de construcciones logrando casas pasivas de diseño contemporáneo.
- Bloques de viviendas: hasta 7 plantas. Si tienen zona social y piscina, también se puede construir con Legacy y así tener una alta eficiencia energética.
- Edificios industriales/terciarios de baja altura: aplicable.
- Edificios singulares >7 plantas: la empresa debería realizar nuevos estudios estructurales.
Cargas admisibles y requisitos de cimentación
La ligereza de los bloques de EPS permite la construcción en altura de forma fácil. En cuanto a la cimentación, al tener una geometría recta, la primera hilera se debe aplicar sobre una solera de hormigón o un forjado sanitario ya nivelado. De otra forma será imposible nivelar el edificio o piscina.
El hormigonado y el armado de los muros están determinados por el cálculo de las cargas que deben soportar. Es importante realizar un estudio estructural para determinar dónde es necesario el armado y su diámetro. Estos valores calculados pueden utilizarse como referencia para otras construcciones similares, evitando así costos innecesarios de refuerzo de acero.
Aplicaciones de Legacy: dónde aporta máximas ventajas
La construcción de obra nueva con bloques de Legacy® presenta una ventaja incuestionable en aquellas construcciones que deben ejecutarse con rapidez para cumplir con plazos, exigencias de licitaciones o cubrir una necesidad de primera vivienda para la población.
También para aquellos edificios que necesitan ofrecer la máxima eficiencia térmica a costes inferiores a otras alternativas de construcción, y/o que buscan un ahorro energético durante su ciclo de vida.
- Reducción plazos ejecución 50-65%
- Presupuesto cerrado y predecible
- Usos:
- Viviendas VPO, vivienda social, casas tuteladas par mayores
- Residencias para mayores
- Centros educativos (escuelas infantiles, colegios, institutos…)
- Centros de salud y hospitales de mediano tamaño
- Polideportivos y piscinas municipales
- Comisarías, casas cuartel de la Guardia Civil, centros de Protección Civil, Cruz Roja…
Vivienda unifamiliar: rapidez y eficiencia energética
- Diseño contemporáneo con múltiples acabados y trastero en sótano
- Certificación energética A del sistema constructivo base
- Casa unifamiliar terminada en tres meses, la envolvente en tan solo 10 días.
Rehabilitación y ampliaciones: ligereza estructural
- Ampliación de polideportivos, colegios, hospitales…
- La ligereza del sistema permite acometer estas obras en poco tiempo y concentrar los trabajos en períodos de baja actividad o vacaciones
Construcción en zonas remotas o con escasez de oficios
Su ligereza y la baja generación de residuos en obra hacen de este sistema la solución ideal para construir viviendas u otras dotaciones en zonas de difícil acceso para trasladar maquinaria pesada (viviendas en montañas, casas de campo, fincas particulares…).
Como apenas se generan residuos, alivia la presión sobre el constructor para trasladarlos durante muchos kilómetros hasta el punto limpio o zona de depósito autorizada.
Legacy vs. construcción tradicional: comparativa técnica y económica
| LEGACY® (EPS+hormigón) | Ladrillo + SATE | Hormigón armado | |
| Tiempo de ejecución | 3 meses -1 año | > 1 año | >1 año |
| Mano de obra | Baja | Media | Media |
| Maquinaria | Baja | Media | Alta (grúa) |
| Aislamiento térmico | Excelente | Alto | Bajo |
| Certificación energética | A | A/B (según rendimiento energético) | Puede ser A con SATE o con hormigón con otros elementos aislantes |
| Residuos en obra | Bajo | Alto | Alto |
| Reciclable | Sí (sin mezclar) | No | No |
Proceso constructivo con Legacy: cómo funciona en obra
Fase 1: Cimentación y arranque
Este proceso es idéntico para todos los sistemas constructivos. Solo hay que tener en cuenta que en el caso de Legacy® la base debe estar perfectamente nivelada antes de colocar la primera línea de bloques, ya que no será posible equilibrar nunca en altura.

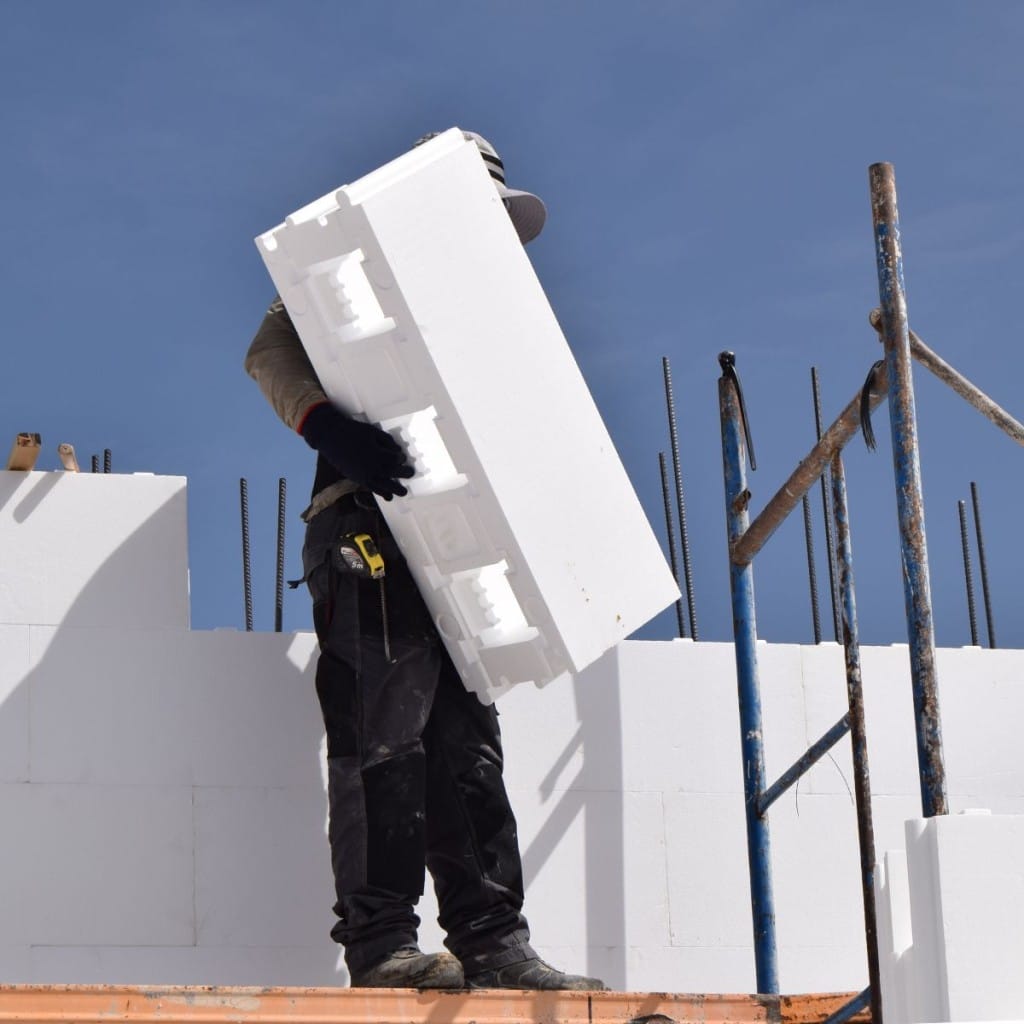

Fase 2: Montaje de bloques EPS
Se ensamblan los bloques sobre las armaduras de acero siguiendo el plano del arquitecto para dar forma a la envolvente de la edificación. La diversidad de formas de los bloques permite crear esquinas, salientes….
Esta fase es sencilla, fácil de ejecutar sin maquinaria (los bloques son muy ligeros y se manejan con una sola mano) y no se requiere de profesionales especializados.
Fase 3: Colocación de armaduras y relleno de hormigón
Se vierte el hormigón. Las paredes de los bloques impiden que el hormigón rebose.
Fase 4: Forjados y cubierta
Este proceso es idéntico para todos los sistemas constructivos e incluye aislamiento térmico e impermeabilizantes.
Fase 5: Acabados
La aplicación de esta última capa (mortero, pintura, revestimientos) es común en todos los sistemas constructivos.
El sistema siempre ha de llevar un trasdosado interior y además este trasdosado, no se debe fijar a la pared para no romper la continuidad del aislamiento.
¿Tienes un proyecto? ¿Te interesa trabajar con Legacy?
Haz tu proyecto más eficiente, más sostenible, con menos costes y en menor tiempo con Legacy. Una solución óptima para la construcción de viviendas, centros de salud, colegios, hospitales, piscinas… Contacta con nuestro equipo técnico a través del link inferior y cuéntanos el proyecto que tienes entre manos. Nosotros te ayudamos a hacerlo posible con Legacy.
Knauf Industries: asesoramiento técnico y formación para proyectos Legacy
Servicio de adaptación de proyectos existentes
Los estudios de arquitectura pueden implementar este sistema constructivo en casi cualquier proyecto. Solo hay que tener en cuenta la disposición modular de los bloques.
Posibilidad de incorporar ventanas, persianas, parasoles u otros cerramientos de alta eficiencia térmica. Una alianza idónea es la que forma el sistema Legacy® con los productos de otros fabricantes integrados en el Consorcio de la Edificación Eficiente y Saludable.
Preguntas frecuentes sobre el sistema constructivo Legacy
Los estudios estructurales realizados por Knauf Industries avalan la construcción de un máximo de 7 alturas más trastero en sótano. Se recomienda realizar un estudio estructural previo para cada nuevo proyecto, válido para similares.
Dado que requiere menos materiales y menos mano de obra cualificada, una construcción con el sistema constructivo Legacy® es notablemente más asequible que una construcción tradicional. El ahorro respecto a la termoarcilla es del 47%, mientras que con respecto al ladrillo perforado los costes son un 53% más bajos.
La transmitancia base del sistema con EPS HD: 0,18 W/m²·K
La transmitancia base del sistema con EPS Grafito HD: 0,16 W/m²·K
El sistema actúa como base de SATE de base.
El tiempo de ejecución de una construcción mediante el sistema Legacy® es, de media, unas tres veces menor.
Los bloques Legacy® se integran dentro de un sistema resistente al fuego conforme a lo marcado en el CTE. La resistencia al fuego del sistema es de R90 sin pieles adicionales, a R180 con el sistema completo.
El sistema Legacy® se limita a conformar la estructura y envolvente del edificio. Los acabados se aplican sobre esa estructura y pueden ser de muchos tipos, texturas y colores: cerámico, pintura, madera…
Por supuesto, recomendamos poner trasdosado de doble placa de yeso KNAUF en medianerías y perímetro interior, además de rellenar las cámaras con al menos 5 cm de lana mineral acústica de alta densidad para un confort absoluto.
No, una de las grandes ventajas del sistema Legacy® es que, por su ligereza y facilidad de ensamblaje, requiere menos mano de obra y no es necesario que sea especializada. Así se abaratan costes y permiten al constructor salvar la actual dificultad de encontrar profesionales del sector.
Sí, la alta capacidad aislante del propio sistema Legacy® permite construir viviendas pasivas y acceso a la certificación Passivhaus.
Sí, siempre que el proyecto se base en módulos en múltiplos de 30 cm.
Para más información o conocer proyectos concretos, ponte en contacto con el equipo de asistencia técnica de Knauf Industries.
